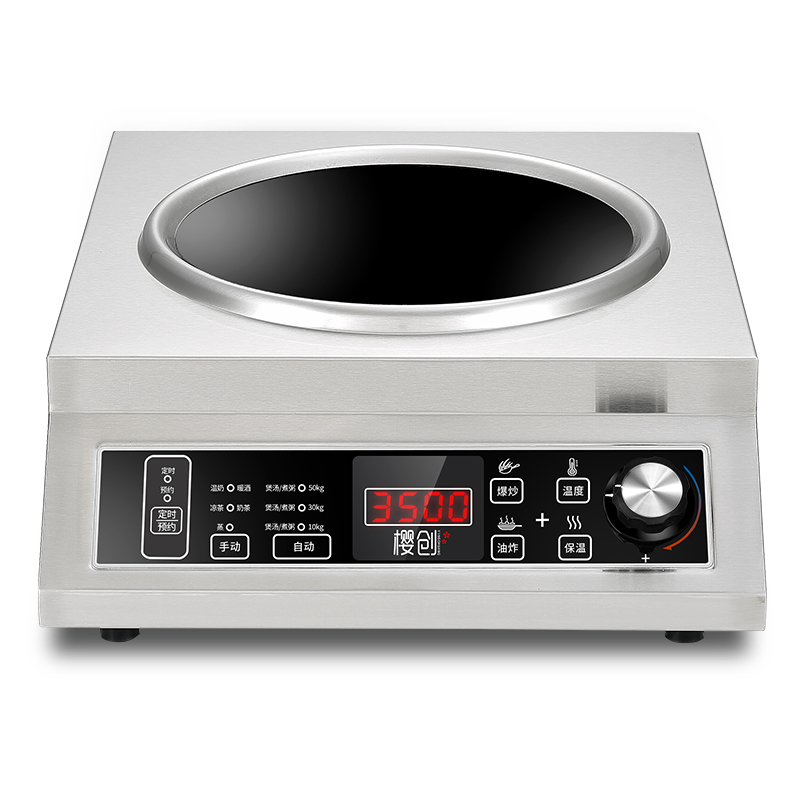

商用电磁灶是通过电子线路板组成部分产生交变磁场、当用含铁质锅具底部放置炉面时，锅具即切割交变磁力线而在锅具底部金属部分产生交变的电流（即涡流），涡流使锅具铁分子高速无规则运动，分子互相碰撞、摩擦而产生热能（故：商用电磁灶煮食的热源来自于锅具底部而不是电磁炉本身发热传导给锅具，所以热效率要比所有炊具的效率均高出近1倍）使器具本身自行高速发热，用来加热和烹饪食物，从而达到煮食的目的。具有升温快、热效率高、无明火、无烟尘、无有害气体、对周围环境不产生热辐射、体积小巧、安全性好和外观美观等优点，能完成家庭的绝大多数烹饪任务。因此，在电磁灶较普及的一些国家里，人们誉之为"绿色炉具"。
但是正如前文所说，由于生热原理不同，相对说，商用电磁灶的辐射稍微大了一点。不过一般家庭使用的普通电热炉基本没辐射，但高频电热炉辐射很大的。

商用电磁灶功率管的限流保护 :

商用电磁灶的电源保险管，通常设置在整流桥的输入端。当桥短路时，保险管对输入电路起到保护作用，当功率管短路时，保险管也对桥起到保护作用。但是，谐振电路的高频电容变质或损坏而失谐时，保险管与功率管同时烧断，在这种情况下，保险管对功率管起不到保护作用。尽管功率管的额定连续电流远大于保险管的熔断电流，但实际情况是，两者同时烧断。保险丝的熔断时间不是超前功率管，而是与功率管同步。

商用电磁灶电路的设计，当大电流涌入功率管时，电流量检测电路工作，立即关闭功率管，使功率管得到保护，载流元件是截用一段1Ω的3000W电炉丝，以降低额定电流，从而降低炉丝的发热温度。1Ω电炉丝的螺距拉大，以增大散热效果。该段电炉丝若能铸成带散热片的成品件，效果更为理想。固定1Q电阻丝用的接线柱，选用外方内圆的项孔件，用螺丝紧固在穿孔线路板上。1Ω载流丝串在扼流圈与振荡线圈之间，a、b间有几安的电流流过，则a、b间就有几伏的电压。若设定功率管IGBT的zui大额定工作电流为8.2A，则Uab＝8.2V。在a、b端并入光耦TLP621电路，zui大工作电流决定于稳压管的选取稳压值。稳压管选用7.5v的2CWl05，在功率管的栅极和源极间并入光耦TLP621的光敏电路，当a、b间的电流超过8．2A时，检测电路工作，发光管发光，光敏管导通，栅极接地失压，功率管自行关断，功率管受到保护。
